一、适用范围

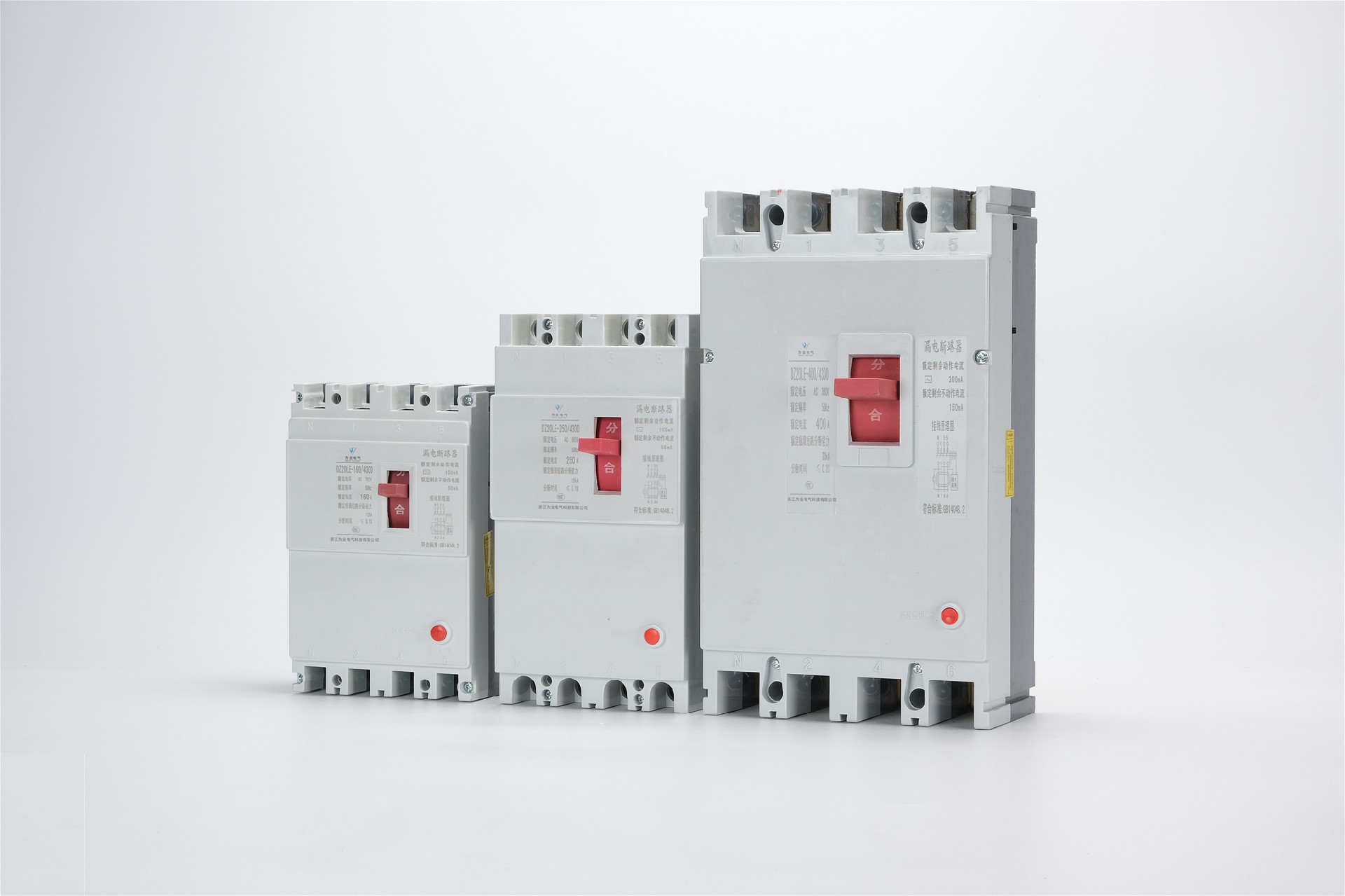

DZ20Y系列塑壳外壳式断路器可做带分励脱扣（DZ20Y塑壳断路器），适用于交流50Hz，额定绝缘电压660V，额定工作电压380V(400V)及以下的电路中，其额定电流从16A至1250A。一般作为配电用,其中Y、J、Q型的额定电流225A及以下和壳架为400Y型的断路器亦可作为保护电动机用。在正常情况下，断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。
四极DZ20塑壳断路器主要用于交流50Hz、额定电压400V及以下，额定电流16A至630A三相四线制的系统中，它能保证用户和电源完全断开，确保安全，从而解决其它任何断路器不可克服的中性极电流不为零的弊端。
DZ20塑壳断路器在配电网络中用来分配电能，且可作为线路及电源设备的过载、短路和欠电压保护。
保护电动机用断路器在配电网络中用作鼠笼型电动机的起动和分断以及作为电动机的过载、短路和欠电压保护。
该系列中壳架等级额定电流从100A-630A的三极产品还带透明盖，客户可随意观察产品内部运行情况。
DZ20塑壳断路器符合GB14048.2标准要求。

二、型号及其规格

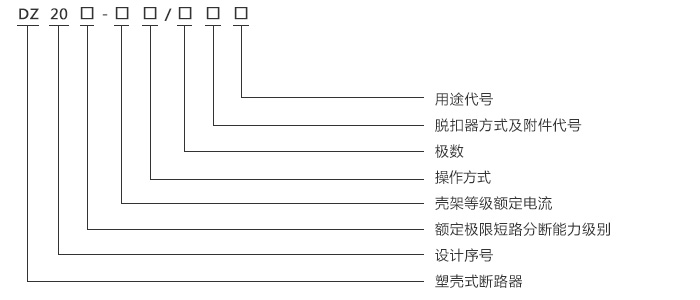

型号含义注：
a.配电断路器无代号：保护电动机用断路器以2表示；
b.手柄直接操作无代号：电动操作用P表示；转动手柄用Z表示（壳架等级为1250A产品无转动手柄）；
c.按额定极限短路分断能力高低分：C经济型； Y 一般型； J较高型； G 最高型；

DZ20塑壳断路器是以Ｙ型为基本产品，由绝缘外壳、操作机构、触头系统和脱扣器四个部份组成。断路器的操作机构具有使触头快速合闸和分断的功能，其"合""分""再扣"和"自由脱扣"位置以手柄位置来区分。
◆ C型、J型和G型DZ20断路器是在Y型基本产品基础上派生设计而成（除C型160A外）。J型断路器是将Y型断路器的触头进行结构改进，使之在短路情况下，在机构动作之前，动触头能迅速断开，达到提高通断能力的目的。
◆ G型断路器是在Y型断路器的底板后串联的一个平行导体组成的斥力限流触头系统，该系统比J型的斥力触头长，断开距离也大，因而能更迅速地限流；在正常断开闭合和在脱扣器短路整定保护动作值范围的情况，均由Y型断路器来完成。一旦在网络中出现大电流或特大短路电流时，串联的斥力限流触头受电动力而迅速斥开，引入电弧而限流。在触头斥开过程中，断路器的脱扣器动作，操作机构使Y型触头分断。斥力限流触头则由于电流的降低或消失而回到闭合状态。
◆ 四极DZ20塑壳断路器中性极（N）不装脱扣元件，位于最右侧位置。在分合过程中，中性极规定为闭合时较其它三极先接触，分闸时较其它三极后断开。
◆ C型断路器是为满足630kVA及以下变压器电网中的配电保护之需要，通过选用经济型材料和简化结构及改进工艺等办法，能够达到较好的经济效果。

DZ20塑壳断路器是以Ｙ型为基本产品，由绝缘外壳、操作机构、触头系统和脱扣器四个部份组成。断路器的操作机构具有使触头快速合闸和分断的功能，其"合""分""再扣"和"自由脱扣"位置以手柄位置来区分。
◆ C型、J型和G型DZ20断路器是在Y型基本产品基础上派生设计而成（除C型160A外）。J型断路器是将Y型断路器的触头进行结构改进，使之在短路情况下，在机构动作之前，动触头能迅速断开，达到提高通断能力的目的。
◆ G型断路器是在Y型断路器的底板后串联的一个平行导体组成的斥力限流触头系统，该系统比J型的斥力触头长，断开距离也大，因而能更迅速地限流；在正常断开闭合和在脱扣器短路整定保护动作值范围的情况，均由Y型断路器来完成。一旦在网络中出现大电流或特大短路电流时，串联的斥力限流触头受电动力而迅速斥开，引入电弧而限流。在触头斥开过程中，断路器的脱扣器动作，操作机构使Y型触头分断。斥力限流触头则由于电流的降低或消失而回到闭合状态。
◆ 四极DZ20塑壳断路器中性极（N）不装脱扣元件，位于最右侧位置。在分合过程中，中性极规定为闭合时较其它三极先接触，分闸时较其它三极后断开。
◆ C型断路器是为满足630kVA及以下变压器电网中的配电保护之需要，通过选用经济型材料和简化结构及改进工艺等办法，能够达到较好的经济效果。
