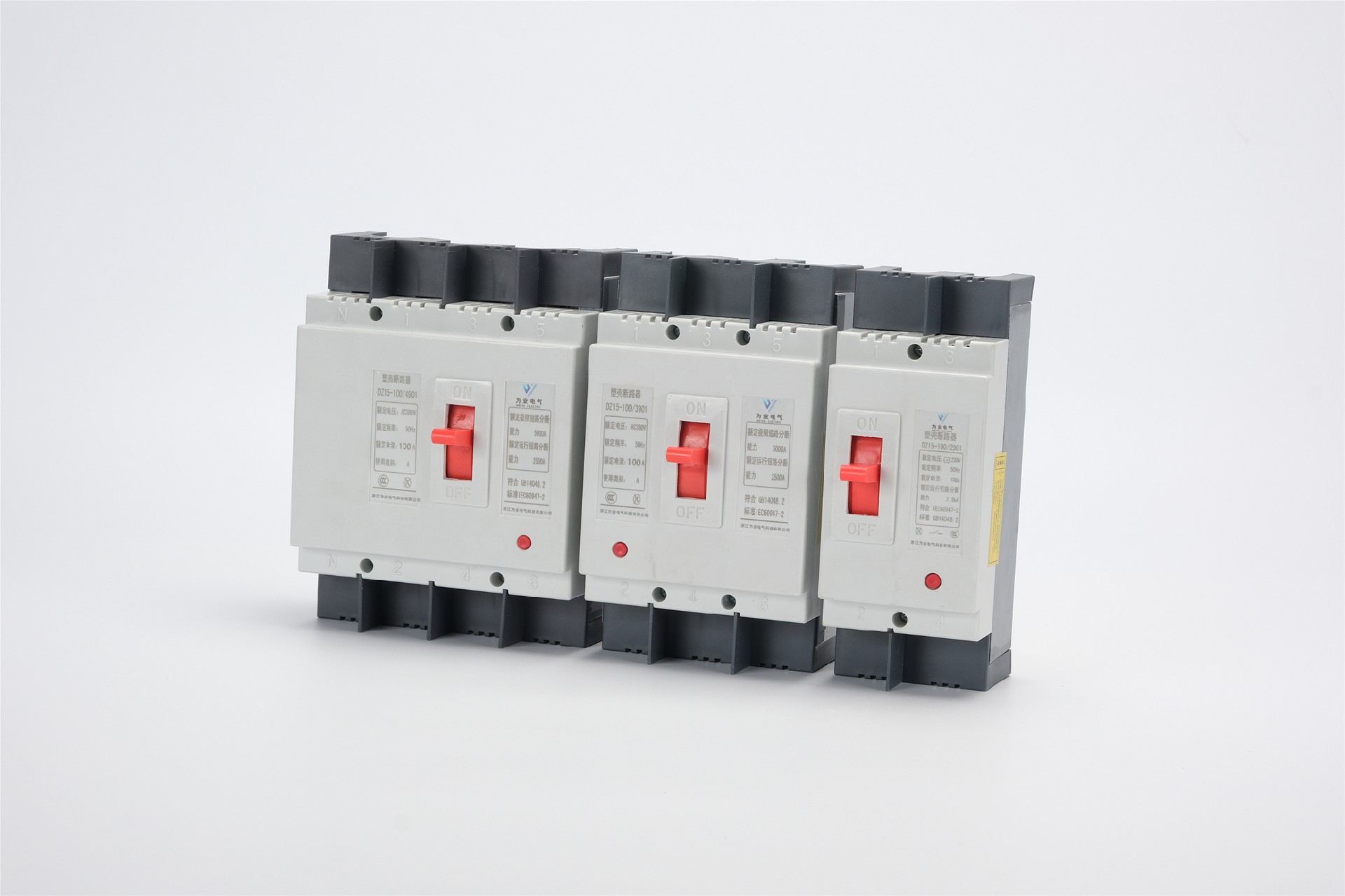

DZ15系列塑壳断路器适用于交流50Hz、额定电压380V、额定电流至63A(100)的电路中做过载、短路保护之用，并可作为线路的不频繁转换及电动机的不频繁起动之用。

本产品符合GB14048.2标准。

一、结构特点

有二、三、四极。操作机构具有明显的快合、快分功能。长延时脱扣器采用油阻尼液压式脱扣器、可提供较理想的反时限保护特性。

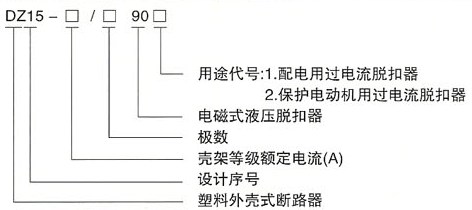

二、型号及含义

常见型号有：

DZ15-40/3901 DZ15-40/3902 DZ15-63/3901 DZ15-63/3902

DZ15-100/3901 DZ15-100/3902 DZ15-100/4901 DZ15-100/4902

主要参数及技术性能

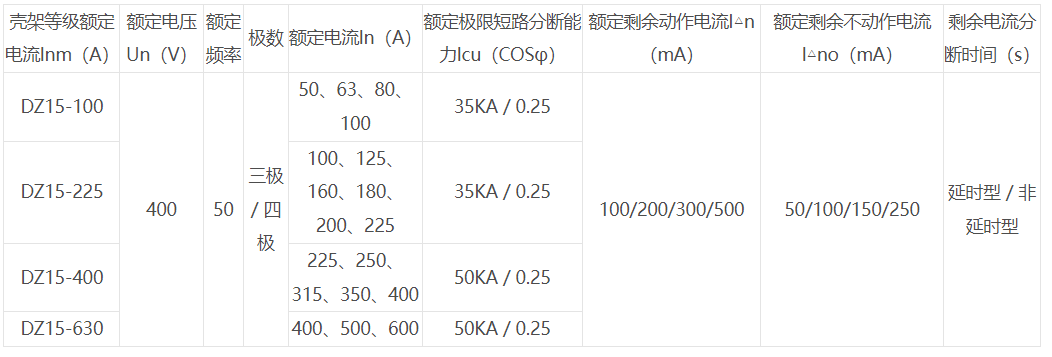

1、CM15塑壳断路器的基本参数

正常工作条件和安装条件

■ 温度：周围空气温度上限不超过正四十摄氏度，24小时内的平均温度值不超过正三十五摄氏度，下限温度不低于负五摄氏度。
■ 海拔:安装地点的海拔不超过2000m.
■ 大气条件：大气的相对温度在周围温度正四十摄氏度时不超过百分之五十，在较低温度下,可以有较高的相对湿度,最湿月的月平均最低温度不超过正二十五摄氏度，月平均最大相对湿度不超过百分之九十,并考虑到因温度变化发生在产品表面的凝露。
■ 污染等级：III级。
■ 安装类别：III级
■ 外磁场：漏电断路安装场所附近的外磁场,任何方向不应超过地磁场的五倍。

结构与工作原理

DZ15塑壳断路器主要由操作机构、复式脱扣器（或瞬时脱扣器）、触头、灭弧室、零序电流互感器、电子组件板、漏电脱扣器、试验装置等组成。并安装在一个塑料外壳中。
当被保护线路中有漏电或人身触电时，只要漏电电流达到动作值，零序电流互感器的二次绕组就输出一个信号，经电子组件板放大，使漏电脱扣器动作切断电源，从而起到漏电和触电保护作用。
