汇流箱的结构和机柜本身的制造质量、主电路连接、二次线及电气元件安装等应符合下列要求：
　　1） 机架组装有关零部件均应符合各自的技术要求；
　　2） 箱体应牢固、平整，表面应光滑平整，无剥落、锈蚀及裂痕等现象；
　　3） 机架面板应平整，文字和符号要求清楚、整齐、规范、正确；
　　4） 标牌、标志、标记应完整清晰；
　　5） 各种开关应便于操作，灵活可靠。

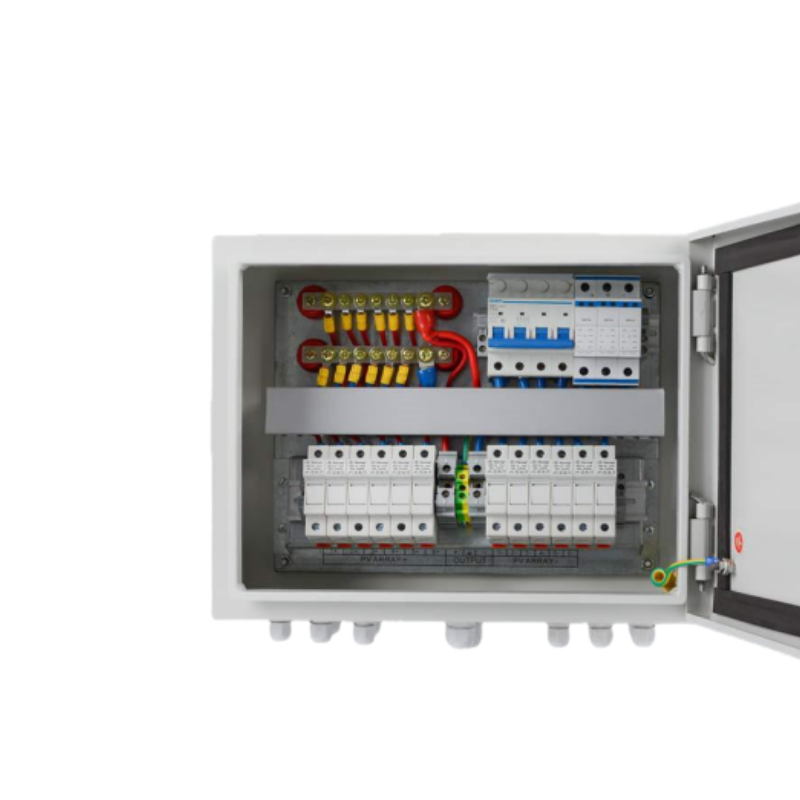

　　智能光伏汇流箱的设计应具有以下特点：
　　1） 满足室外安装的使用要求
　　2） 同时可接入路1-24路光伏阵列，每路配30A,1500Vdc保险丝（可更换其他等级）
　　3） 配有光伏专用高压防雷器，正极负极都具备防雷功能
　　4） 采用正负极分别串联的四极直流断路器；（提高直流耐压值）
　　5） 对输入阵列进行电流监控，本机LED显示及通过RS485方式输出电流值
　　6） 对汇流后电压进行监控，本机LED显示及通过RS485 方式输出电压值

汇流箱的结构和机柜本身的制造质量、主电路连接、二次线及电气元件安装等应符合下列要求：
　　1） 机架组装有关零部件均应符合各自的技术要求；
　　2） 箱体应牢固、平整，表面应光滑平整，无剥落、锈蚀及裂痕等现象；
　　3） 机架面板应平整，文字和符号要求清楚、整齐、规范、正确；
　　4） 标牌、标志、标记应完整清晰；
　　5） 各种开关应便于操作，灵活可靠。
　　智能光伏汇流箱的设计应具有以下特点：
　　1） 满足室外安装的使用要求
　　2） 同时可接入路1-24路光伏阵列，每路配30A,1500Vdc保险丝（可更换其他等级）
　　3） 配有光伏专用高压防雷器，正极负极都具备防雷功能
　　4） 采用正负极分别串联的四极直流断路器；（提高直流耐压值）
　　5） 对输入阵列进行电流监控，本机LED显示及通过RS485方式输出电流值
　　6） 对汇流后电压进行监控，本机LED显示及通过RS485 方式输出电压值

汇流箱输出端应配置防雷器，正极、负极都应具备防雷功能。规格应满足如下要求：
　　a) 最大持续工作电压（Uc）: Uc>1.3Uoc(STC)
　　b) 最大放电电流(Imax): Imax (8/20): ≥40kA ，标称放电电流In: In (8/20): ≥20kA
　　c) 电压保护水平（Up）: Up 是在标称放电电流In 下的测试值，具体应用要求见下表

　　d) 防雷器应具有脱离器和故障指示功能。
